M3 20mm eix roscat 15BY motor pas a pas
Angle del pas: 18°/298(0,06°)
resistència a la fase: 30 Ω/Fase
Descripció del producte
Tipus de producte: | CHS-GM12-15BY DC Stepping Motor |
Longitud de l'eix: | 20mm (lot personalitzable) |
Diàmetre de l'eix: | M3 Fil l'eix (lot personalitzable) |
Voltatge: | DC 5-12V |
Pes: | Sobre 14g |
Angle del pas: | 18°/298（0.06°） |
resistència a fase: | 30 Ω/Fase |
Aplicació: | Pal selfie intel·ligent, suport de càmera intel·ligent, Angle de la càmera robot intel·ligent, micro robot intel·ligent, etc. |

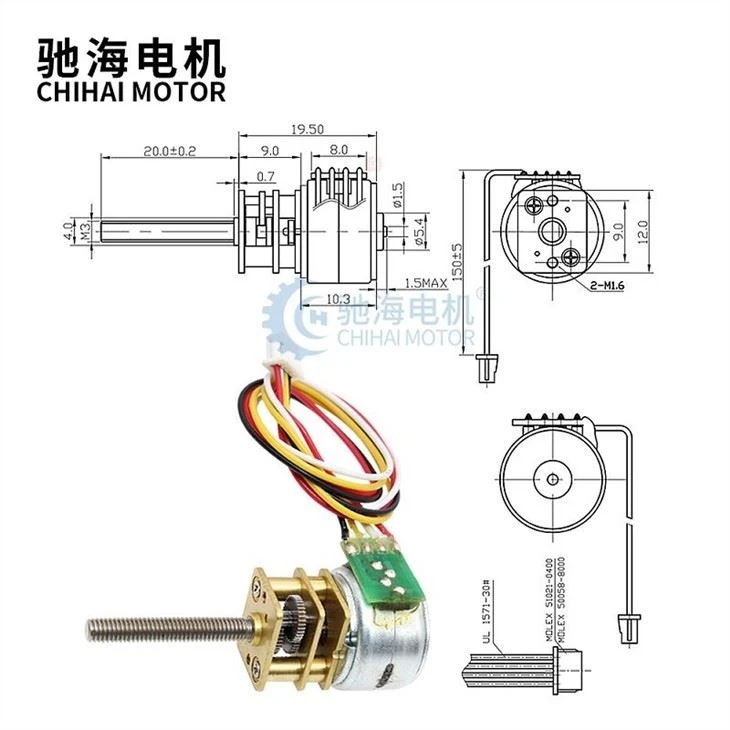

Imatges detallades
Paràmetres del motor pas a pas d'entrada
Nom del modelMODEL：CHS-15BY-M3015 | |||
Tensió nominal | 5 V DC (DrIVER IC:16219) | ACTUAL PER FASE | 160mA / FASE |
RESISTÈNCIA A LA BOBINA | 30±7% ohm / FASE | NO. DE FASES | 2 FASES |
ANGLE DE PAS | 18° / PAS | MÈTODE D'EXCITACIÓ | 2 FASES EXCITACIÓ |
MODE D'UNITAT | UNITAT BIPOLAR | INDUCTÀNCIA DE BOBINA | 9,5 mH / FASE |
PARELL DESPLEGABLE | MÉS DE | PARELL DE RETENCIÓ | MÉS DE |
4 gf-cm AT 500 p. p. | 16 gf-cm AT 0 p. p. | ||
FREQÜÈNCIA MÀXIMA DE RESPOSTA | MÉS DE 1200 p. p. | FREQÜÈNCIA MÀXIMA D'INICI | MÉS DE 900 p. p. |
CLASSE D'AÏLLAMENT | CLASSE E PER A BOBINA | RESISTÈNCIA A L'AÏLLAMENT | 100 V AC PER UN SEGON |
RESISTÈNCIA A L'AÏLLAMENT | 50MΩ DC 500V | TEMPERATURA DE FUNCIONAMENT | -0 ~ +55 °C |
Paràmetres del producte
Model：Motor pas a pas CHS-GM12-15BY | |
Tensió: DC 5.0V (Conductor IC: L6219) | |

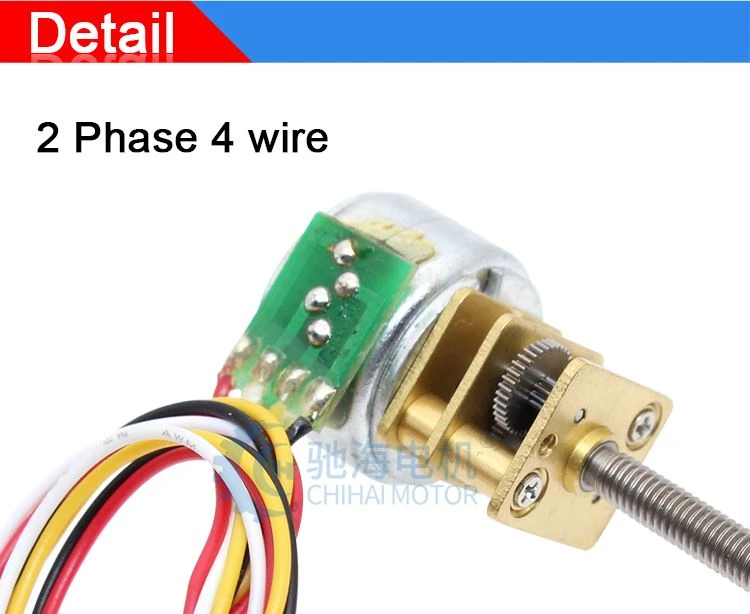

FASE | 2 fase 4wire |
Angle del pas | 0,06°± 7% |
Resistència a fases | 30 Ω ± 7% |
Inductància de fase | 9,5 mH ± 20% |
Parell autoalineat | 1300 gf.cm ( REF ) |
S'està mantenint el parell | 1300 gf.cm ( Min ) |
Treu el parell | 1000 gf.cm ( Min ) |
Freqüència màxima d'inici | 1000 HZ Min |
Freqüència d'orientació màxima | 800 HZ min |
Ràtio | 1 : 298 |
&visualització del producte
Embalatge i lliurament
PAQUET:
Embalatge estàndard de cartró d'exportació.
TERMINI DE LLIURAMENT:
3-20 dies després de confirmar la comanda, la data de lliurament detallada s'ha de decidir d'acord amb
temporada de producció i quantitat de comanda.
ATENCIÓ:
Si es requereixen documents especials de despatx de duanes, poseu-vos en contacte amb nosaltres amb antelació per obtenir confirmació.
PMF
P: 1.Quin tipus de motors es poden proporcionar?
Un:Per ara, Proporcionem principalment micromotor i una sèrie de motor de desacceleració de dc, incloent motor de desacceleració de dents rectes, motor de desacceleració planetària, motor de desacceleració de cucs. En l'actualitat, la nostra empresa se centra en el desenvolupament de diversos tipus de motors amb tensió entre 1VDC i 30VDC i diàmetre motor entre 8 i 51mm.
P:2. Em pots enviar una llista de preus?
Un:Per a tots els nostres motors, es personalitzen en funció de diferents requisits com la vida útil, el soroll, la tensió i l'eix, etc. El preu també varia segons la quantitat anual. Per tant, és molt difícil per a nosaltres proporcionar una llista de preus. Si pots compartir els teus requisits detallats i la quantitat anual, veurem quina oferta podem oferir.
P:3. Quin és el termini de lliurament per a la comanda regular?
Un:Per a les comandes, el temps de lliurament estàndard és de 3-25 dies i aquest temps pot ser més curt o més llarg en funció de diferents models, períodes i quantitat.
P:4. És possible desenvolupar nous motors si podem proporcionar cost d'eines?
Un:Sí. Compartiu els requisits detallats, com ara el rendiment, la mida, la quantitat anual, el preu objectiu, etc. Després farem la nostra avaluació per veure si podem organitzar-ho o no.
P: 5.Podries enviar-me mostres gratuïtes?
Sí, també podem tornar la tarifa de mostres quan feu la comanda.
